Co je to drážkovaný spoj a proč je ideální na požární rozvody?

Spojování ocelových trubek pomocí drážkovacích spojek je alternativní metodou spojování trubek, k přírubovým, svařovaným nebo závitovým spojům. Drážkování je technologie formování trubky se za studena, čímž vzniká na konci trubky drážka. Jednou z nejdůležitějších výhod válcování je jednoduchost údržby systému a jeho rozšiřitelnost díky odnímatelným spojovacím prvkům na každém spoji.

Metoda je známa již několik desetiletí a je stále populárnější pro její efektivní, rychlou a spolehlivou montáž v různých odvětvích potrubařštiny. U nás se drážkované (nebo válcované) spoje využívají hlavně pro požární rozvody (Sprinkler systémy).

RIDGID drážkovanie rúr, valcovanie hrán

Jak vytvoříte drážkový spoj?

Konce obou trubek se nejprve přesně naříznou (ideální řezačka Exacttools), aby kolmý řez umožnil vytvoření precizní drážky v drážkovacím stroji. Rozměr vyválcovaných obvodových drážek se odměří speciálním pásovým metrem, aby byla dodržena příslušná norma zadaná výrobcem spojek. Následně se nasadí těsnění spojky do drážky na koncích trubek a ocelové části spojek se nasadí na těsnění. Na závěr se spoj utáhne šrouby a maticemi s utahovákem. Na trhu je několik výrobců spojek (například Victaulic).

Jaké jsou výhody drážkovaného spoje?

✓ Krátký čas montáže spoje, a tedy i realizace stavby (například oproti svařování, řezání závitů),
✓ Spoj je bezpečný a těsný, odolný vůči pohybu i tepelné roztažnosti,
✓ Jednoduchá montáž či oprava i ve stísněných podmínkách. K tomu skvěle slouží například ruční drážkovačka,
✓ Možnost dílenské sériové přípravy drážek na potrubí při montáži nových rozvodů,
✓ Spoj dobře kompenzuje vibrace a má dobré zvukové vlastnosti,
✓ Nižší nároky na specializovanou odbornou pracovní sílu (například v porovnání se svářeči),
✓ Možnost použití tvarovek opakovaně, i po rozebrání spoje,
✓ Kromě oceli lze drážkovat i měď, nerez či plast.

Jaké jsou nároky na drážkovací stroje a co je důležité?

RIDGID je světoznámým výrobcem ručních i elektrických hydraulických drážkovaček pro výrobu obvodových drážek na ocelových potrubích. To, co dělá drážkovačky RIDGID extra třídou je robustnost, přesnost a tvrdost nástrojů. Obrovská síla, masivní tělo a hydraulický mechanismus umožňují vysokou rychlost drážkování a tím vysokou produktivitu práce.

Nezáleží na tom, s jakou aplikací válcového závitování se potýkáte. Na všechno existuje stroj RIDGID připravený k úspěšnému dokončení práce. Nabízíme široký výběr válcovacích zařízení, která jsou mechanicky i hydraulicky poháněna, pro aplikace až do velikosti 24“.

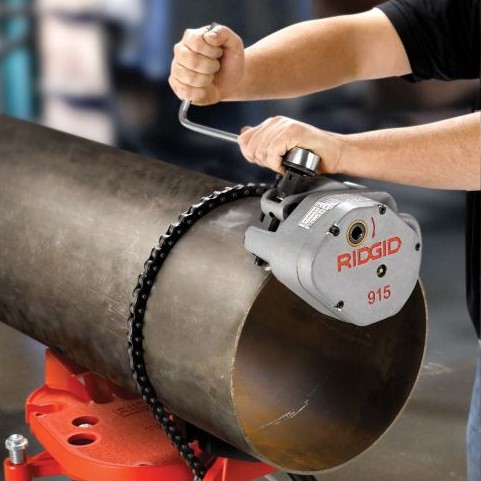

RIDGID ručná dražkovačka 915

Mezi nejžádanější modely patří ruční drážkovačky, jejichž hlavní výhodou je jejich snadné použití v terénu při montáži nebo opravě poškozeného potrubí. Drážkovačka RIDGID model 915 je nejkompaktnější model, který potřebuje pouhých 9 cm volného místa kolem trubky. S hmotností 10kg a kompaktním tělem je tedy vhodná pro používání při válcování ve výškových pozicích a při dodatečné montáži odboček a přípojek.

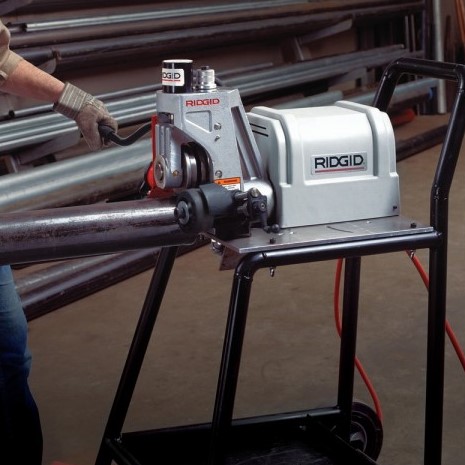

RIDGID hydraulická drážkovačka 918

Výkonnou hydraulickou drážkovačku RIDGID model 918 může pohánět buď stacionární závitořez nebo její vlastní pohon.

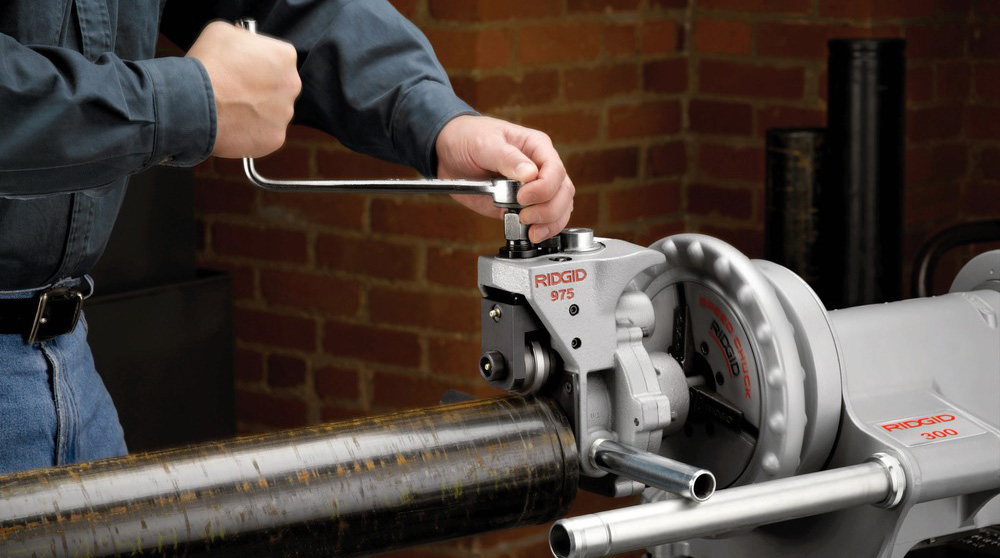

Velmi oblíbená je RIDGID model 975, kterou lze snadno použít jako příslušenství ke stacionárnímu závitořezu ale i pro ruční použití. Získáte tak obojživelníka do terénu i dílny.

Neoddělitelné příslušenství, které vám usnadní montáž drážkových spojů

Již léta zákazníkům doporučujeme řezat trouby pomocí přesných a bezpečných pil EXACT. Tyto pily dělí rychle, rovně a bezpečně.

EXACT píly na rezanie rúr

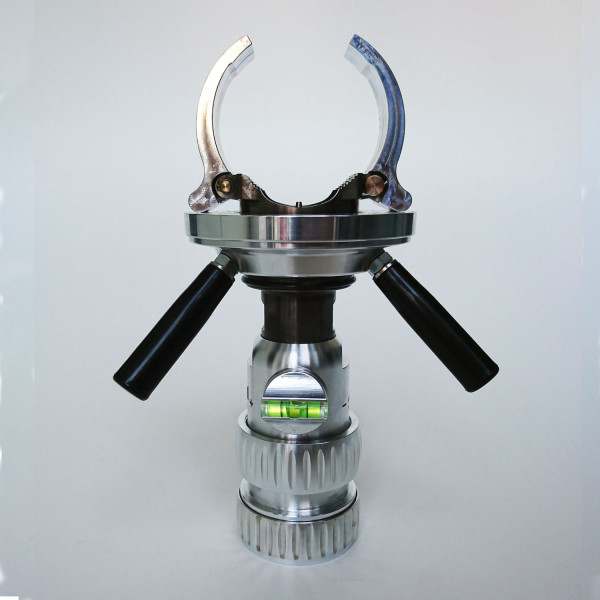

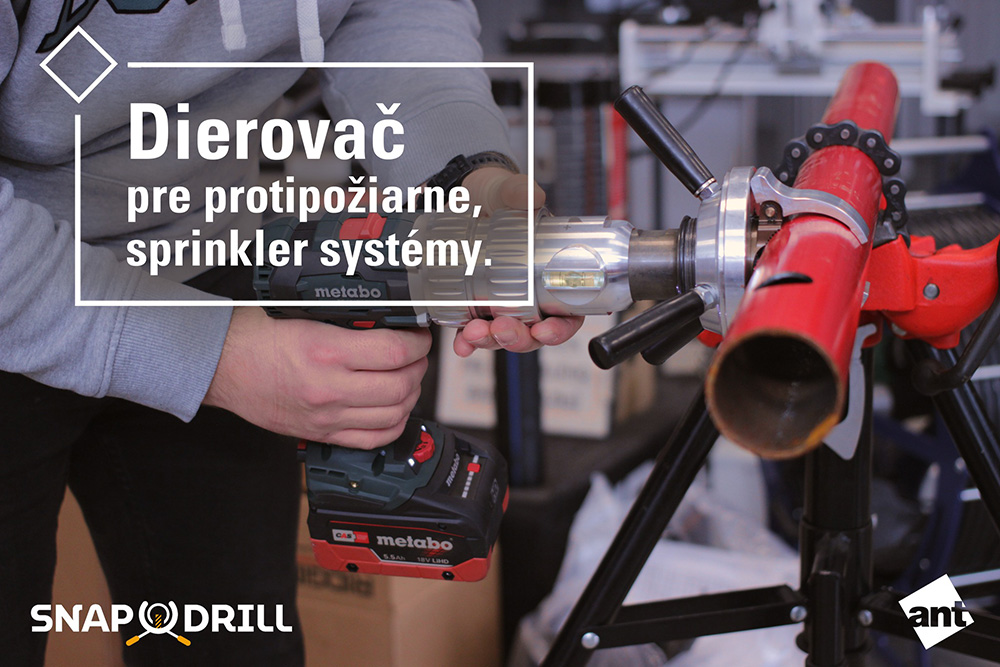

Sprinkler systémy a ich vŕtanie odbočiek

Adaptéry Snapdrill, jsou skvělým nástrojem při tvorbě odboček. Díky pevnému úchopu a plynulému pohybu korunky vytvoříte přesnou odbočku. Výhodou je hlavně přesnost a dlouhá životnost korunek, které při správném použití umíte využít při více než 300 řezech. Ušetříte tak čas při řezání a finance na spotřební materiál.

Legendární drážkovačky používané po celém světě

Všechny válcovací stroje RIDGID jsou rychlé, čisté, bezpečné a velmi spolehlivé. Mohou se používat v náročných aplikacích jako Hooverova přehrada (USA), Grand Arche de la Defense (Francie), Alexandrijská knihovna (Egypt), Burj Khalifa (SAE) nebo Taipei Financial Center (Taiwan).

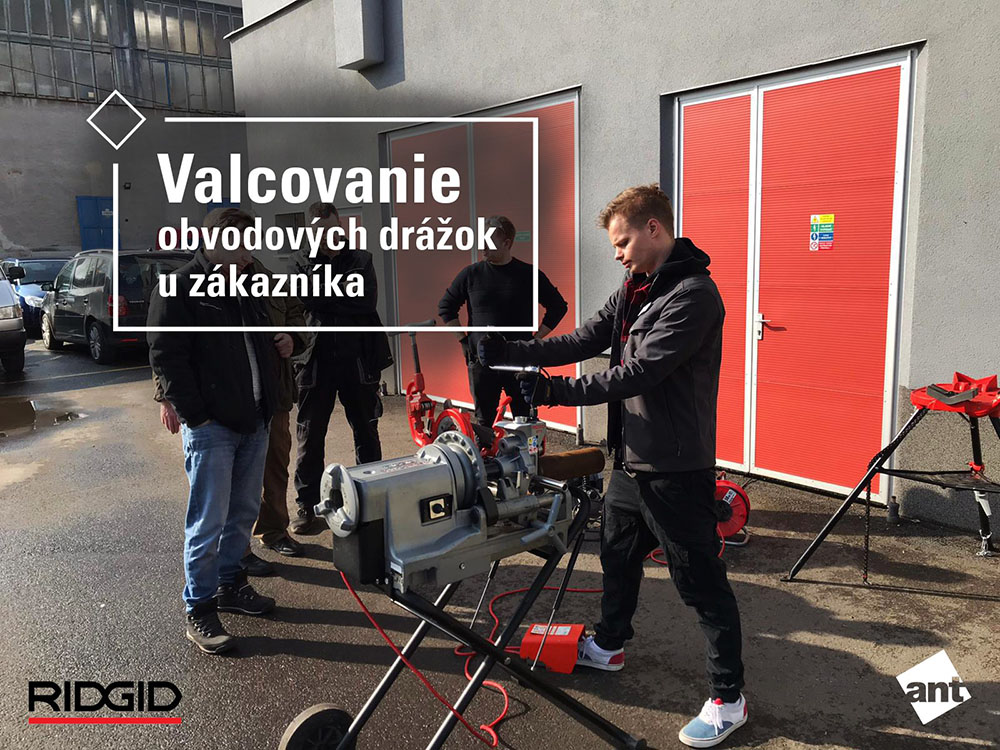

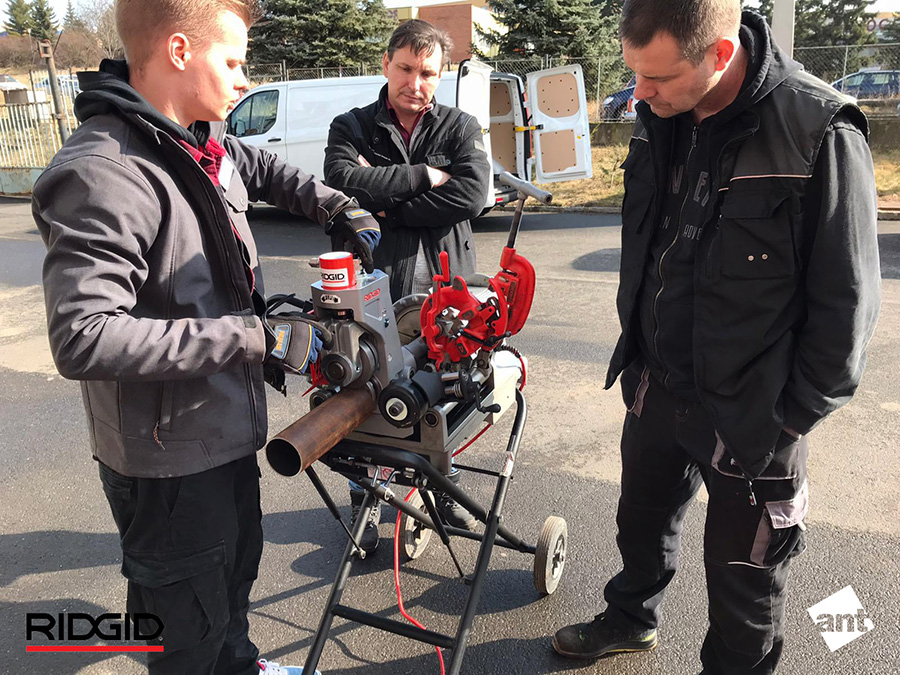

Předvedení i zapůjčení drážkovaček pro vaše projekty

Máte před sebou zakázku a nevíte přesně jak na to? Chybí Vám stroj nebo příslušenství?Naši technici vám rádi poradí a stroje předvedou. Pomohou navrhnout správné technické řešení. Je možné také zapůjčit stroje za výhodných podmínek. Kontaktujte nás na +420 601 222 558 nebo na info@antprofitools.cz
