Ercolina TB60 Beztrnová ohýbačka tahem do Ø 60 mm
Od 249 600 Kč bez DPH
- Přihlaste se nebo se zaregistrujte pro získání slevy
- Doprava nad 5 000Kč zdarma
- Záruční a pozáruční servis
- Odborné poradenství
| Název | Kód | Obrázek | Cena bez DPH | Cena s DPH | Množství | |
| Ercolina TB60 Beztrnová ohýbačka tahem | TB60 |
|
249 600 Kč |
302 016 Kč |
|
20% |
|
ERCOLINA TB60 – beztrnová ohýbačka s kapacitou pro ocelové trubky do 60 × 4 mm a širokým rozsahem poloměrů ohybu R10 – R380 mm. Mikrometrické ovládání osy X, kontrola přetížení a rychlá výměna ohýbacích hlav.
Doprava zdarma
|
||||||
| Ercolina TB60 Beztrnová ohýbačka + sada 6 segmentů | TB60set |
|
319 592 Kč |
386 706 Kč |
|
20% |
|
Sada obsahuje ohýbací stroj TB60 a 6 segmentů pro trubky: 1/2" - 21.3 mm, 3/4" - 26.9 mm, 1" - 33.7 mm, 1 1/4" - 42.25 mm, 1 1/12" - 48.25 mm, 2" - 60.3 mm
Doprava zdarma
|
||||||

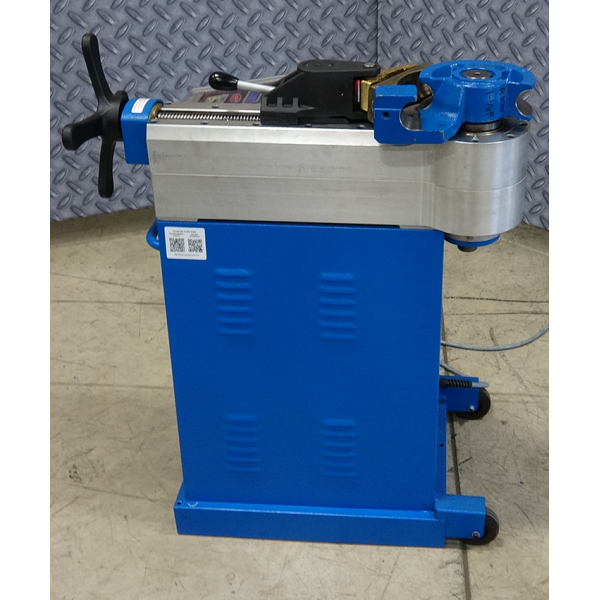

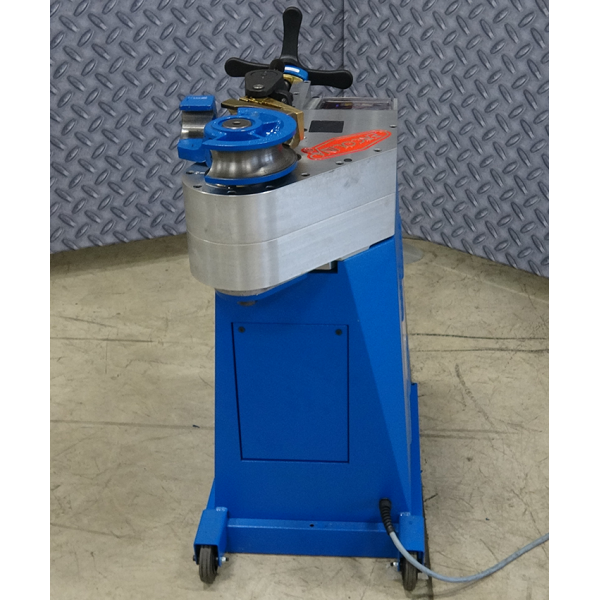

Ercolina TB60 Beztrnová ohýbačka tahem do Ø 60 mm

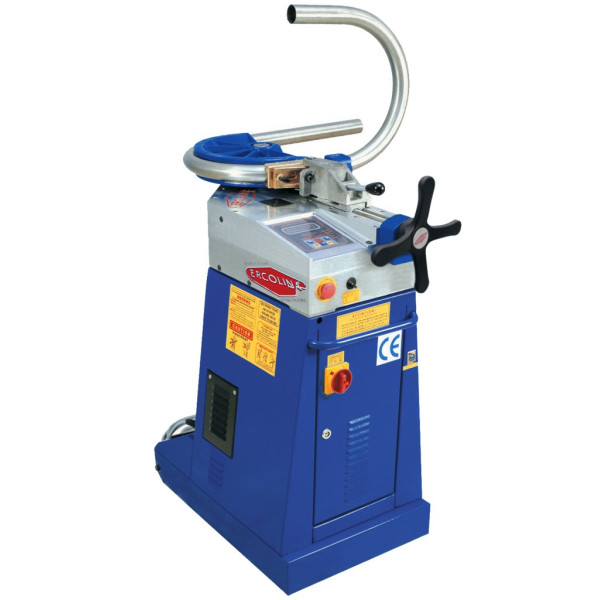

ERCOLINA TB60 – beztrnová ohýbačka trubek s poloměrem ohybu R10 až R380 mm

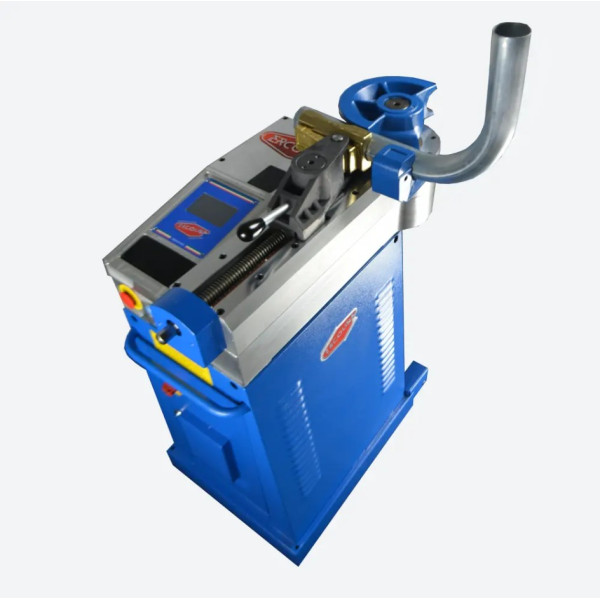

ERCOLINA TB60 je elektromechanická beztrnová ohýbačka tahem (rotary draw bender) určená pro přesné a opakovatelné ohyby ocelových trubek a profilů přímo v dílně i na stavbě.
Se standardní kapacitou 60 × 4 mm a širokým rozsahem poloměrů ohybu R10 – R380 mm patří mezi nejpoužívanější modely v portfoliu ERCOLINA – vhodná pro kusovou výrobu i sériové zakázky.
TB60 ve zkratce:
| ⚙️ Kapacita ocelových trubek | 60 × 4 mm |
| ✳️ Poloměr ohybu | R10 – R380 mm |
| ⚡ Motor / napětí | 1,5 kW / 220–400 V |
| ⏱️ Rychlost ohýbání | 1,5 – 3 ot./min |
| ⚖️ Hmotnost stroje | 180 kg |

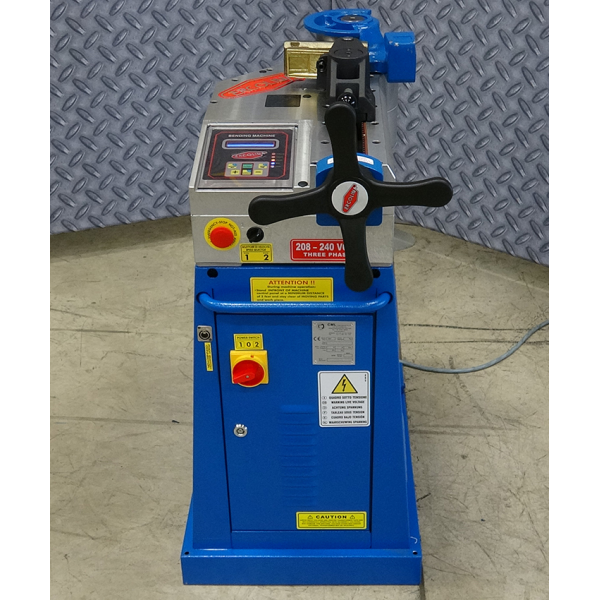

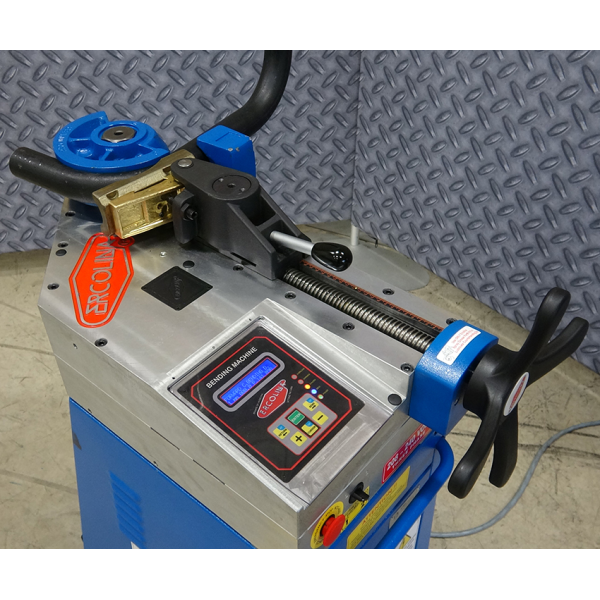

TB60 je k dispozici s ovládáním EDTPlus nebo TCPlus, mikrometrickým ovládáním polohy osy X a systémem kontroly přetížení s blikajícími výstražnými světly – stroj tak sám signalizuje, když se blíží k hranicím své kapacity.
Potřebujete poradit s výběrem modelu?
Stáhněte si katalog ERCOLINA nebo nás kontaktujte přímo – rádi Vám pomůžeme vybrat model přesně podle průměru a materiálu Vašich trubek.
Hlavní výhody ohýbačky ERCOLINA TB60
- Široký rozsah poloměrů ohybu – od R10 až po R380 mm na jednom stroji
- Ovládací displej TCPlus nebo EDTPlus – podle požadované úrovně automatizace
- Mikrometrické ovládání osy X – se zobrazením přesné polohy
- Systém kontroly přetížení – blikající výstražná světla chrání stroj i obsluhu
- Volitelné dvouosé polohovací zařízení – umožňuje sériovou výrobu ohybů ve více rovinách

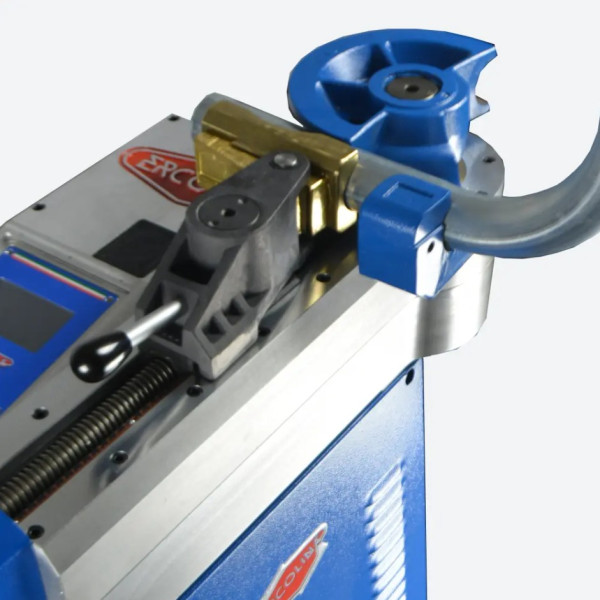

- Rychlá a jednoduchá výměna nástrojů – patentovaný systém Ercolina

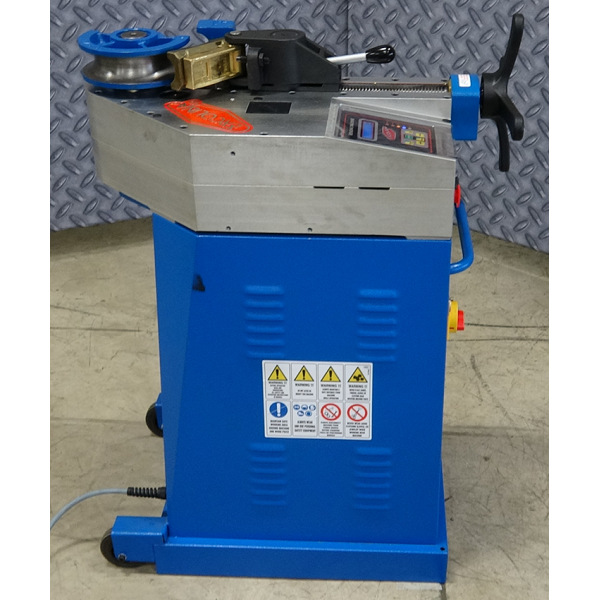

- Snadná mobilita – vestavěná kolečka a výsuvná rukojeť

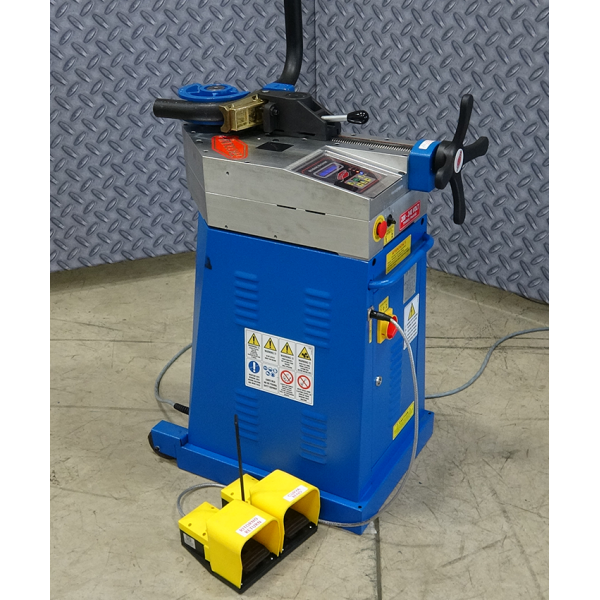

- Nožní ovládání – pedály pro jednodušší obsluhu
Pro koho je TB60 vhodná
ERCOLINA TB60 je určena především pro kovovýrobu, zámečnictví a strojírenské dílny, které potřebují přesné a opakovatelné ohyby ocelových trubek a profilů v širokém rozsahu poloměrů – od kusové výroby atypických dílů až po sériovou produkci s volitelným dvouosým polohovacím zařízením. Díky kolečkům a výsuvné rukojeti lze stroj snadno přemisťovat mezi pracovišti nebo přímo na stavbu.
Pro jaké trubky a materiály je TB60 vhodná
Díky široké nabídce ohýbacích segmentů zvládne TB60 ohýbání celé řady materiálů – od běžné konstrukční oceli až po neželezné kovy a vícevrstvé trubky:
| Materiál | Max. kapacita |
|---|---|
| Standardní ocelová trubka | 60 × 4 mm |
| Plynová rozvodná trubka | 2″ × 3,91 mm |
| Nábytková trubka (tenkostěnná) | 60 × 4 mm |
| Nerezová ocel AISI 304 / 316L | 60 × 2 mm |
| Potravinářská nerezová ocel (food grade, AISI 308) | 60 × 3 mm |
| Měkká mosaz | 60 × 6 mm |
| Tvrdá měď a hliník | 64 × 6 mm |
| Měkká měď | 64 × 6 mm |
| Chránička (TAZ) | 63 × 4 mm |
| Vícevrstvé trubky (Mepla, Geberit apod.) | 50 × 4 mm |
| Kruhová ocel (S275JO) | Ø 35 mm |
| Tyčová ocel (S275JO) | 35 × 35 mm |
| Plochá ocel (S275JO) | 60 × 20 mm (na výšku) / 60 × 35 mm |
*Uvedené kapacity jsou orientační hodnoty výrobce podle typu a pevnosti materiálu. Konkrétní vhodnost pro Váš materiál doporučujeme konzultovat s naším technikem.
Technické specifikace
| Parametr | Hodnota |
|---|---|
| Kapacita ocelových trubek | 60 × 4 mm |
| Ohybový modul | 10 cm³ |
| Motor | 1,5 kW |
| Požadované napětí | 220 – 400 V, 1–3 fáze / 50–60 Hz |
| Min. vnější průměr | 5 mm |
| Max. poloměr středové čáry | 380 mm |
| Min. poloměr středové čáry | 10 mm |
| Rychlost ohýbání | 1,5 – 3 ot./min |
| Rozměry D x Š x V | 500 x 1000 x 760 mm |
| Hmotnost | 180 kg |

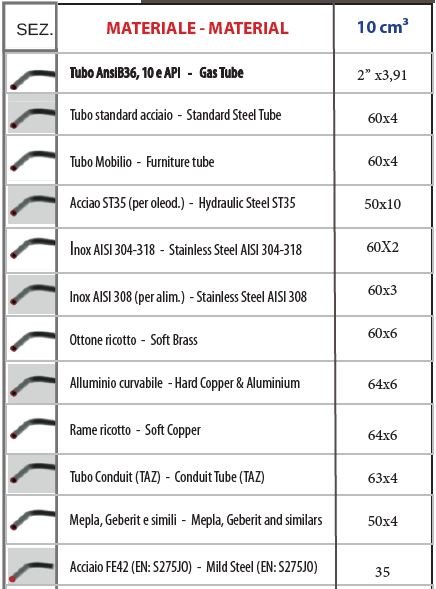

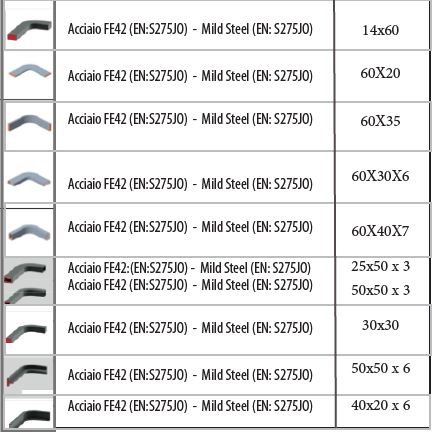

Maximální kapacita a technologie ohýbání
*Všechny kapacity jsou založeny na materiálech třídy A53 s pevností v tahu 48 000 psi; materiály se silnými stěnami a vysokou pevností v tahu snižují kapacitu stroje. Specifikace materiálů konzultujte s dodavatelem.
Časté dotazy k ERCOLINA TB60
Jaký poloměr ohybu zvládne ERCOLINA TB60?
TB60 ohýbá v rozsahu poloměrů R10 až R380 mm, což pokrývá většinu běžných i atypických požadavků na ohýbání ocelových trubek.
Jakou maximální kapacitu trubek TB60 zvládne?
Standardní kapacita je 60 × 4 mm pro ocelové trubky, s možností ohýbání až do CLR 15″ a poměru 2D.
Zvládne TB60 také nerez nebo barevné kovy?
Ano, kromě oceli TB60 ohýbá také nerezovou ocel (60 × 2–3 mm), mosaz, měď a hliník (do 64 × 6 mm) i vícevrstvé instalatérské trubky, například Mepla či Geberit.
Je TB60 vhodná pro sériovou výrobu?
Ano, s volitelným dvouosým polohovacím zařízením umožňuje TB60 sériovou výrobu ohybů ve více rovinách bez nutnosti ručního přemisťování trubky.
Jaký je rozdíl mezi ovládáním TCPlus a EDTPlus?
Oba systémy řídí proces ohýbání, liší se úrovní automatizace a rozsahem funkcí – konkrétní výběr doporučujeme konzultovat podle typu výroby přímo s naším technikem.
