ERCOLINA TB180PT – Beztrnová ohýbačka trubek do Ø 150 mm
ERCOLINA TB180PT – Beztrnová ohýbačka trubek tahem do Ø 150 mm
ERCOLINA TB180PT je nejvýkonnější průmyslová beztrnová ohýbačka v této řadě, zkonstruovaná pro přesné ohýbání velkých trubek a masivních profilů. Maximální katalogová kapacita pro standardní ocelovou trubku je 150 × 7,1 mm.
TB180PT ve zkratce:
| ⚙️ Standardní ocelová trubka | 150 × 7,1 mm |
| ✳️ Poloměr ohybu | R100–R800 mm; menší poloměry na vyžádání |
| ⚡ Pohon / výkon | 15 kW |
| ⚖️ Hmotnost | 2700 kg |
Potřebujete poradit s výběrem modelu?
Stáhněte si katalog ERCOLINA nebo nás kontaktujte přímo – rádi Vám pomůžeme vybrat model a nástroje podle průměru, tloušťky a materiálu trubky.
Hlavní výhody ohýbačky ERCOLINA TB180PT
- TCPlus se 7″ barevným dotykovým displejem
- Automatický, manuální MDI a programovací režim
- Pokročilý OFFSET, automatické ladění a okamžitá změna jazyka
- Programovatelná rychlost a až 30 ohybů v programu
- Pravé a levé ohýbání a volitelné polohovací zařízení
Pro koho je TB180PT vhodná
Model je určen zejména pro těžký průmysl, velké ocelové konstrukce, energetiku a výrobu rozměrných potrubních dílů s požadavkem na maximální robustnost a opakovatelnost.
Pro jaké trubky a materiály je TB180PT vhodná
S vhodnou matricí a protiohýbacím nástrojem lze zpracovávat ocel, nerez, mosaz, měď, hliník i vybrané instalační trubky. Maximální katalogové kapacity se liší podle materiálu:
| Materiál | Max. kapacita |
|---|---|
| Plynová trubka ANSI B36 / API | 6″ × 7,11 mm |
| Standardní ocelová trubka | 150 × 7,1 mm |
| Nábytková trubka | 150 × 9 mm |
| Hydraulická ocelová trubka ST35 | 50 × 10 mm |
| Nerezová ocel AISI 304–318 | 141,3 × 6,55 mm |
| Nerezová ocel AISI 308 | 141,3 × 6,55 mm |
| Měkká mosaz | 168,3 × 9 mm |
| Tvrdá měď a hliník | 168,3 × 9 mm |
| Měkká měď | 64 × 6 mm |
| Chránička TAZ | 88,9 × 3,65 mm |
| Vícevrstvé trubky Mepla, Geberit a podobné | 50 × 4 mm |
| Plná kruhová ocel S275JO | Ø 110 mm |
*Kapacity vycházejí z údajů výrobce pro materiály s pevností v tahu 42 kg/mm² a mezí kluzu 25 kg/mm². Výsledek závisí na materiálu, tloušťce stěny, CLR a zvoleném nástroji.
Technické specifikace
| Parametr | Hodnota |
|---|---|
| Modul ohybu | 180 cm³ |
| Motor | 15 kW |
| Napájení | 400 V, 3 fáze / 50–60 Hz |
| Min. vnější průměr | 10 mm |
| Poloměr ohybu CLR | R100–R800 mm; menší poloměry na vyžádání |
| Rychlost ohýbání | 1 ot./min |
| Rozměry D × Š × V | 1000 × 1475 × 1900 mm |
| Hmotnost | 2700 kg |
Maximální kapacita a technologie ohýbání

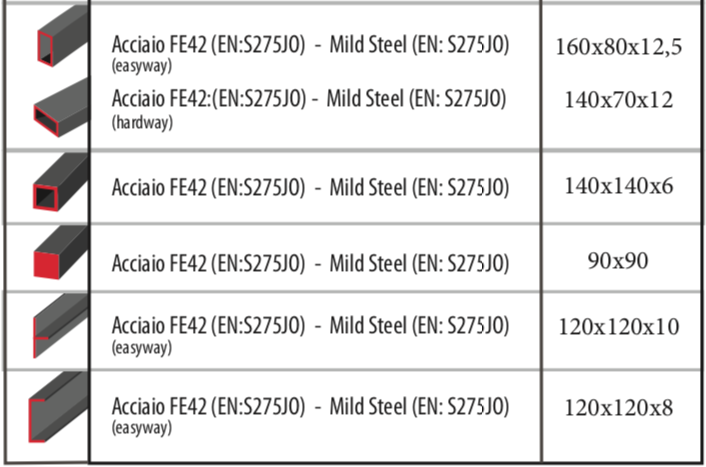

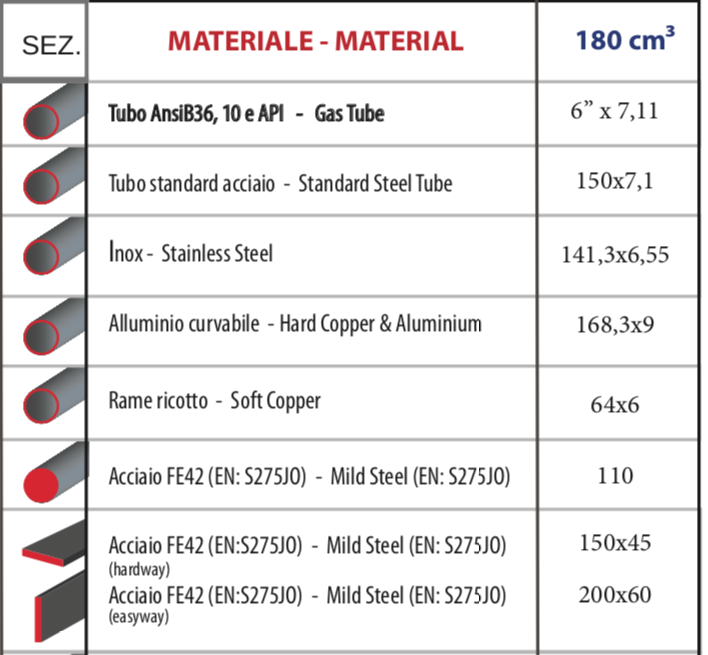

*Původní kapacitní diagramy produktu jsou ponechány pro přesný výběr kombinace trubky, materiálu a ohýbacího nástroje.
Časté dotazy k ERCOLINA TB180PT
Jakou standardní ocelovou trubku zvládne TB180PT?
Katalogová maximální kapacita standardní ocelové trubky je 150 × 7,1 mm. Vhodnost vždy závisí také na pevnosti materiálu, CLR a použitém nástroji.
Jaký rozsah poloměrů ohybu nabízí TB180PT?
Katalog uvádí R100–R800 mm; menšie rádiusy na vyžiadanie. Konkrétní CLR určuje použitá matrice.
Lze na stroji ohýbat také nerez, měď nebo hliník?
Ano, při použití vhodného nástroje. Maximální rozměry jsou pro každý materiál odlišné a jsou uvedeny v kapacitní tabulce a původních diagramech.
Jsou ohýbací nástroje univerzální?
Ne. Matrice a protiohýbací nástroj se vybírají podle průměru, tloušťky stěny, materiálu a požadovaného CLR. Před objednávkou doporučujeme technickou konzultaci.
Je TB180PT vhodná pro opakovanou výrobu?
Model poskytuje opakovatelné vedení ohybu; rozsah programování a automatizace závisí na konkrétní verzi stroje a zvoleném příslušenství.
